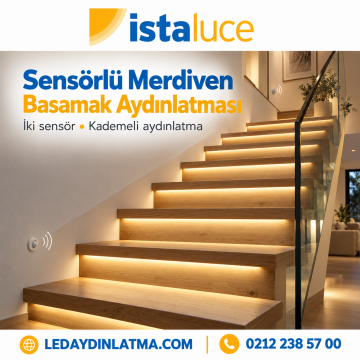

SENSÖRLÜ ANİMASYONLU MERDİVEN BASAMAK AYDINLATMA
Basamakları sırayla aydınlatan kontrol sistemi
İstaluce sensörlü merdiven aydınlatma kontrol seti, basamaklara bağlı LED’leri ayrı kanallar üzerinden yöneterek kademeli bir aydınlatma oluşturur. Hareket algılandığında ışıkların sırayla yanması, merdivenin mimari hatlarını belirginleştirir ve gece kullanımını kolaylaştırır.
32 kanallı yapı, en fazla 32 basamağın ayrı ayrı kontrol edilmesine olanak tanır. Daha az basamak bulunan merdivenlerde bağlantı ve ayarlar, cihazın kullanım talimatına göre düzenlenmelidir.
Alt ve üst giriş için iki sensör
Set içerisinde bulunan iki sensör, merdivenin başlangıç ve bitiş noktalarına yerleştirilir. Böylece kullanıcı merdivene hangi girişten yaklaşırsa yaklaşsın sistem tetiklenebilir.
Sensörlerin ilk basamağa ulaşılmadan hareketi algılayacak şekilde konumlandırılması gerekir. Korkuluk, mobilya veya dekoratif kaplamalar algılama alanını kapatmamalıdır. Merdivenin yanından geçen kişilerin gereksiz tetikleme oluşturmasını önlemek için yerleşim, montaj sırasında test edilmelidir.
Basamak genişliğine göre LED seçimi
Her basamakta kullanılacak LED uzunluğu, merdivenin genişliğine ve istenen görünüme göre belirlenebilir. Basamağın tamamı boyunca ışık çizgisi oluşturulabileceği gibi daha kısa bir aydınlatma bölümü de tasarlanabilir.
LED uzunluğu artırıldığında kanal yükü de artar. Bu nedenle yalnızca şerit LED’in gerilimine değil, metre başına güç değerine de bakılmalıdır.
Örneğin:
| LED uygulaması | Basamak başına yük |
|---|---|
| 1 metre × 6 W/metre | 6 W |
| 1,2 metre × 6 W/metre | 7,2 W |
| 1 metre × 8 W/metre | 8 W |
| 1,2 metre × 8 W/metre | 9,6 W |
Belirtilen kanal sınırı yaklaşık 9,6 W olduğundan, sınırın altında kalan bir yükle tasarım yapılması ve kapasitenin montaj öncesinde doğrulanması uygundur.
Kesintisiz ışık görünümü için profil ve difüzör
Basamak altında alüminyum profil kullanılması, LED şeridin düzgün sabitlenmesine ve ısının dağıtılmasına yardımcı olur. Difüzör kapak ise ışığı yumuşatarak LED noktalarının görünürlüğünü azaltabilir.

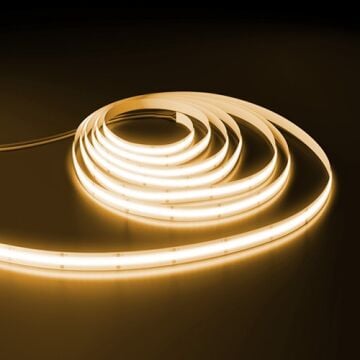

Işık çizgisinin homojenliği; LED yoğunluğuna, profil derinliğine ve difüzör yapısına bağlıdır. Uyumlu bir COB LED şerit de kesintisiz ışık görünümü için değerlendirilebilir. Kullanılacak LED’in gerilim ve güç değerleri kontrolcüyle eşleşmelidir.
12 V veya 24 V sistem kurulumu
Kontrol seti 12 V DC veya 24 V DC ile kullanılabilir. Seçilen LED şerit ve güç kaynağı aynı gerilimde olmalıdır. Cihazın iki gerilimi desteklemesi, farklı gerilimli LED’lerin aynı kurulumda birlikte kullanılabileceği anlamına gelmez.
Aynı güçte 24 V LED daha düşük akım çeker; bu durum uzun kablo hatlarında gerilim düşümünü yönetmeye yardımcı olabilir. Kablo kesiti yine hat uzunluğuna ve bağlı yüke göre hesaplanmalıdır.
Mevcut merdivenlere uygulanabilir mi?
Uygun kablo güzergâhı ve montaj alanı bulunan mevcut merdivenlerde uygulanabilir. Yeni yapılarda tesisatın kaplama öncesinde hazırlanması, kabloların gizlenmesini kolaylaştırır. Tadilatlarda ise basamak altı boşluklar veya uygun kablo kanalları değerlendirilebilir.
Ahşap, mermer ve seramik merdivenlerde kullanılacak sabitleme yöntemi yüzeye göre seçilmelidir. LED profil ve kablolar yürüyüş alanında çıkıntı oluşturmamalıdır.
Sipariş öncesinde paylaşılması gereken bilgiler
Projenize uygun bileşenlerin belirlenmesi için şu bilgiler yeterli bir başlangıç sağlar:
- Basamak sayısı ve her basamağın genişliği.
- Merdivenin fotoğrafı ve kaplama malzemesi.
- İstenen ışık rengi.
- Mevcut LED varsa gerilimi ve metre başına gücü.
- Güç kaynağının konumu ve yaklaşık kablo mesafeleri.
- İç veya dış mekân kullanım bilgisi.
LED şerit, profil, difüzör ve güç kaynağı seçimi ayrıca yapılmalıdır. Kontrol setinin tek başına tamamlanmış bir basamak aydınlatma sistemi olmadığı dikkate alınmalıdır.

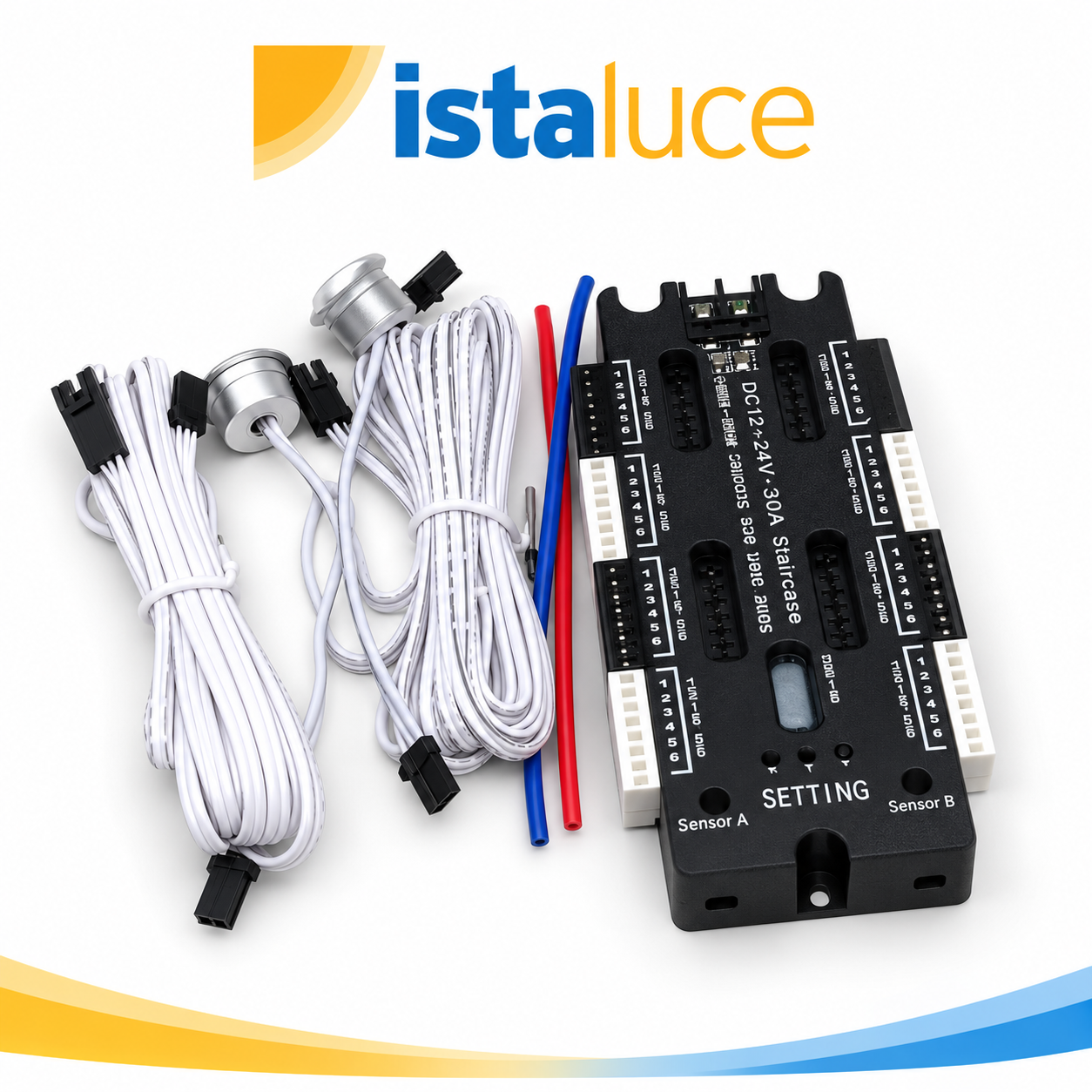

İstaluce Sensörlü Merdiven Basamak Aydınlatma Kontrol Seti
Merdiven basamaklarına yerleştirilen LED aydınlatmaları hareket algılandığında sırayla devreye alan kontrol sistemidir. İki sensörü sayesinde merdivenin alt ve üst girişinden kullanım için kurulabilir. Basamakların kademeli yanma hızı kontrol cihazı üzerinden ayarlanabilir.Animasyonlu olarak çalışabilir.
Teknik özellikler
| Özellik | Açıklama |
|---|---|
| Ürün tipi | Sensörlü, kademeli merdiven LED kontrol seti |
| Çalışma gerilimi | 12 V DC / 24 V DC |
| Kontrol kapasitesi | En fazla 32 basamak / 32 kanal |
| Sensör sayısı | 2 adet |
| Çalışma şekli | Hareket algılandığında basamakların sıralı aydınlatılması |
| Yanma hızı | Cihaz üzerinden ayarlanabilir |
| 12 V kanal yük sınırı | Kanal başına en fazla 800 mA — yaklaşık 9,6 W |
| 24 V kanal yük sınırı | Kanal başına en fazla 400 mA — yaklaşık 9,6 W |
| LED seçimi | Gerilim ve kanal yük sınırlarına uygun LED şerit veya LED modül |
| RGB desteği | Doğrulanmamıştır; RGB kontrolcü olarak belirtilmemelidir |
| LED şerit | Pakete dahil değildir |
| Besleme | Sistemin gerilimine ve toplam yüküne uygun harici DC güç kaynağı gerekir |
Teknik yayın notu: Ürün için verilen 500 W bilgisi, belirtilen kanal yük sınırlarıyla tutarlı değildir. Toplam güç kapasitesi üreticiden doğrulanana kadar satış sayfasında kesin kapasite olarak kullanılmamalıdır.
Çalışma prensibi
Merdivenin alt ve üst girişine yerleştirilen sensörler hareketi algılayarak kontrol cihazını tetikler. Kontrolcü, basamaklara bağlı LED’leri sırayla yakarak kademeli bir ışık efekti oluşturur.
Her basamakta ayrı sensör bulunması gerekmez. Basamakların aydınlatma sırasını ve geçiş hızını kontrol cihazı yönetir. Yöne göre yanma, kapanma süresi ve parlaklık gibi ek özellikler, cihazın kullanım kılavuzuyla doğrulanmalıdır.

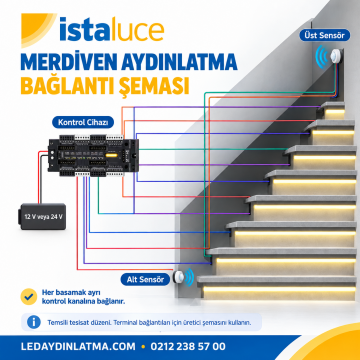

Montaj ve bağlantı bilgileri
- LED, kontrol cihazı ve güç kaynağı aynı çalışma geriliminde seçilmelidir.
- Her basamağın LED yükü, ilgili kanalın akım sınırını aşmamalıdır.
- Basamak bağlantıları, cihazın kanal sıralamasına uygun yapılmalıdır.
- Sensörlerden biri alt girişe, diğeri üst girişe yerleştirilmelidir.
- LED şeritler, basamak altında uygun alüminyum profil içinde kullanılabilir.
- Enerji verilmeden önce kutuplar ve kısa devre ihtimali kontrol edilmelidir.
- Kontrolcü ve güç kaynağı bakım için erişilebilir bir alanda tutulmalıdır.
Kullanım alanları
Dubleks ve tripleks evler, villalar, oteller, showroomlar ve dekoratif iç merdiven uygulamalarında kullanılabilir. Dış mekân veya nemli alanlarda kullanım için setin ve diğer bileşenlerin koruma sınıfı ayrıca doğrulanmalıdır.
Kısa ürün açıklaması
İstaluce sensörlü merdiven aydınlatma kontrol seti, iki sensörle hareket algılayarak basamak LED’lerini kademeli şekilde çalıştırır. 12 V veya 24 V DC besleme ile kullanılabilir ve en fazla 32 basamağı kontrol edebilir. LED şeritler ve uygun güç kaynağı ayrıca seçilmelidir.
Bilgi ve sipariş — Telefon / WhatsApp: 0212 238 57 00
Not:Şerit Ledler veya Profiller fiyata dahil değildir.
